双通道CAN总线分析仪
- 产品介绍
- 功能描述
- 产品应用
- 二次开发
- 包装信息
新一代USB转CAN卡（适配器）可实现总线双向数据传输，专用的工业级高速32位CPU，接收和发送速度大于8000帧/秒（就是在can总线波特率达到最大1M的时候，总线满发的数据帧不丢失）。
符合ISO 11898标准，支持CAN 2.0A/B，标准帧/扩展帧/数据帧/远程帧。
四层沉金工艺线路板，增强USB接口过流保护（电源接口处增加过流瞬态保护器件，有效保护设备及USB接口不受破坏）。
增强CAN总线EMI抗干扰能力，产品通过CiA（CAN-in-Automation）要求的电磁干扰试验测试，提高整个系统稳定性。
严格控制生产工艺，所有元器件采用国际知名品牌的工业级原装新品（最大程度增加产品使用寿命）。
嵌入式实时操作系统，固件程序可以远程升级，用户可自己远程升级芯片固件程序。（可随时升级旧版本内核，一台设备永不过时）
纯铝合金外壳，稳定抗干扰，端子接头，方便调试。
工业级主芯片，CAN端磁耦隔离，隔离总线上的高压共模信号，提高运行稳定性，增加使用寿命。
3×24小时满负荷收发测试，不丢帧。
增加GND和PE接口，在环境干扰比较严重，干扰总线数据时接上可提高稳定性。
产品驱动通过微软数字签名认证，可以在win 98/xp/2000/2003/7/8/10 等32/64位操作系统上使用。
可以支持任何32/64位Linux系统。
即插即用，适合现场调试分析，检测网络状态。
ECAN TOOLS软件主要功能概述：
ECAN Tools软件是我公司自主开发的调试软件，通过软件可以快速进行CAN总线数据收发，实现PC到CAN2.0A和CAN2.0B（包括标准帧、扩展帧、数据帧、远程帧）的双向通讯。
两种发送界面——普通模式或列表模式，用户可根据自己的习惯选择使用。
（1）普通发送模式
普通发送模式非常直观，所有设置选项均在主界面中，可直接设置。
（2）列表发送模式
列表发送模式可以将CAN帧添加到发送列表中，发送列表可同时发送多条不同的报文，并可循环发送，列表可保存到本地并可加载。此功能适用于同时调试多个CAN节点，或需要按时序发送数据。
波特率自动识别功能
软件可以自动识别波特率，当用户在不知道总线波特率的时候，自动识别波特率功能会对用户有极大的帮助。识别波特率分为两种模式：标准波特率识别（通用波特率如1000K、800K、500K等）、全范围波特率识别（设置识别范围，全面匹配）
总线分析功能

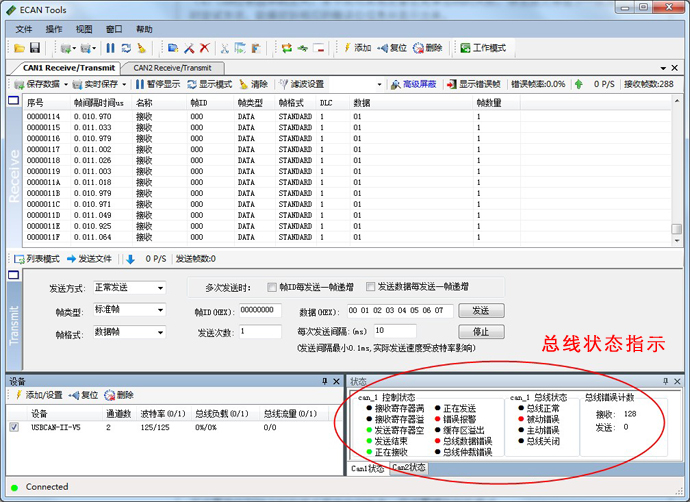

软件自带总线分析功能，当遇到总线连接错误时，可以很直观的帮用户分析CAN总线干扰和测试CAN总线状态。
（1）CAN控制器内部FIFO溢出：某一段时间内的总线报文过于密集，导致USBCAN来不及接收，发生报文丢失。
（2）CAN控制器错误报警：总线发生多次发送错误或接收错误，错误计数器超出报警阈值，并能显示错误计数值。
（3）CAN控制器消极错误：总线发生多次发送错误或接收错误，导致CAN控制器进入错误消极状态，并能显示错误计数值。
（4）CAN控制器仲裁丢失：本节点与其他设备在竞争总线时失败，待发报文将在下一次总线空闲时尝试发送，能捕捉到相应的错误位信息并显示出来。

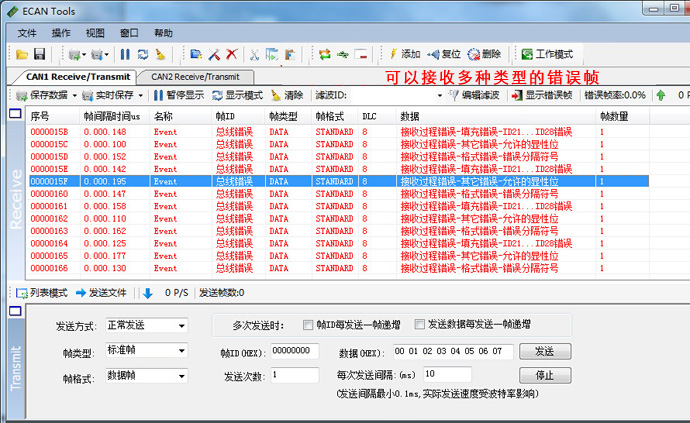

（5）CAN控制器总线错误：总线发生一次发送错误或接收错误，错误计数器的值将累加，并能捕捉错误的位信息，比如ACK、CRC、位界定错误信息。
（6）CAN数据缓冲区溢出：由于一段时间未与PC交换数据，导致设备存储的报文数目超出硬件容量限制，新接收的报文将覆盖最早的报文。
(1) 可以作为一个CAN网桥使用，实现2路CAN通道的数据在相同或不同波特率下实时高速交换。可设置接收到特定帧数据后更改内容转发，可设置硬件脱机模式。
(2) 可以作为一个CAN总线接力器使用。可以延长can总线距离，降低CAN总线电缆的截面积，节约CAN电缆的成本，同时增加了CAN总线节点的最大数目，增加CAN总线的负载能力。
(3) 提高了CAN总线的通信可靠性。当网络出现故障时,一般只影响个别子网段。
(4) 启用中继功能对初始化参数进行设置,可以过滤报文,减轻CAN总线负担，从而大大降低目标网络的受干扰程度。
(5) 脱机模式中，可以自己编辑哪些ID的数据要转发到另一个CAN口,可以设置根据ID触发数据转换，可以替换转发帧ID及相对应的数据，可以设置循环时间，发送次数，等待时间。用户可以用记事本自行编辑，即使不会编程的用户，只要会使用记事本，即可把它变成一台超级强大的智能离线转换设备。

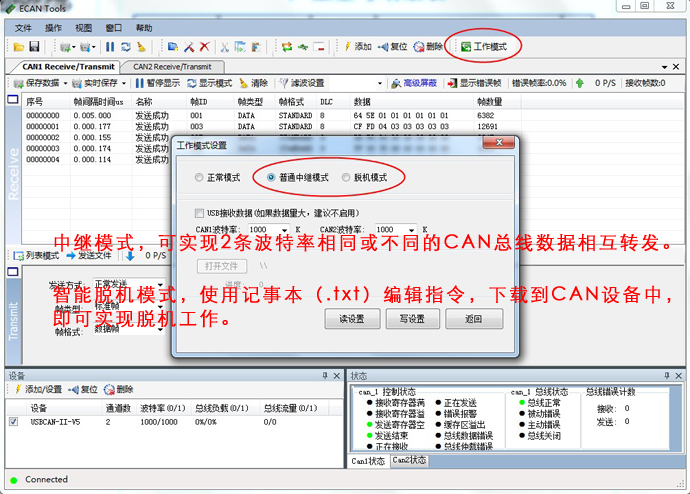

用户可以使用中继功能破解两个节点之间的通信协议。将需要破解协议的两个节点分别接到USBCAN-II Pro的两条通道，使用ECAN Tools软件将USBCAN-II Pro设备设置为中继模式并勾选“USB接收数据”，即可通过软件观察CAN1、CAN2的数据发送情况。因为中继功能的特殊性，当CAN1接收到数据时，会向CAN2发送，CAN2同理，所以软件中以CAN1、CAN2为名称的数据均为该通道接收到的数据，通过观察两条通道接收数据的时序，即可判断出两个节点的通信协议，即发送什么内容是回得到哪些回复。
数据转发功能（中继滤波）
数据转发功能可将某一通道接收到的CAN数据发送回当前总线或通过另一条通道发送出去，转发功能支持数据过滤，用户可以非常灵活的将滤波功能与转发功能一起使用，将双通道USBCAN设备作为连接两条CAN总线的网关，只将想要的数据转发过去。
典型应用：①CAN总线学习、设备开发人员可使用此功能将设备自身发送的数据经过USBCAN转发回来接收，从而判断设备的发送、接收功能是否正常，数据是否正确。②汽车电子开发诊断的用户可使用此功能将想要的数据过滤出来之后通过另一个通道发出，可用于屏蔽一些无关数据。

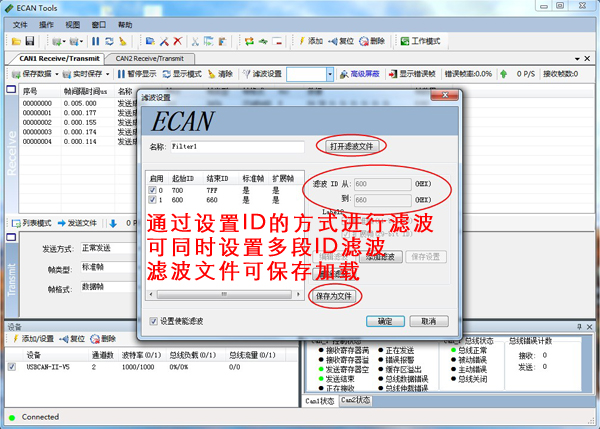

智能滤波功能不再需要计算复杂的屏蔽码和验证码，只需简单的设置你需要过滤显示的ID或ID段即可对应接收。比如设置接收ID从100到200，那么只需在滤波设置界面输入100-200，则系统只接收100-200ID的数据。滤波段可设置多个并可同时使用。

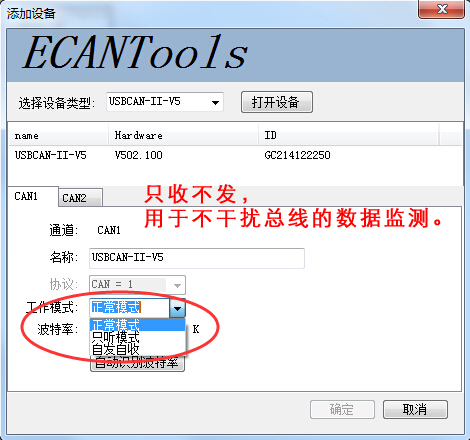

可以设置USBCAN只听模式，在这种模式下，设备只是接收can总线上的数据，不向总线发送回应数据包，适合于在正在运行的系统中，截获总线数据进行分析。

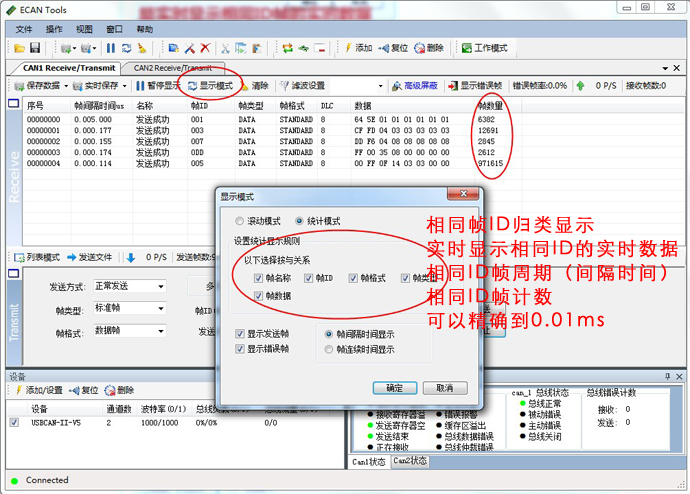

可以按如下统计规则，将接收到的数据实时分类显示，此功能非常便于将相同的帧合并到一起显示，便于数据分析，数据处理。
可将列表中的数据（实时）保存到电脑，可以有多种保存格式：文本文件（.txt）数据直观便于携带；二进制文件可以满足用户的特殊需求；批处理文件（.CAN）可以修改后发送回总线上；Excel文件可以使用excel打开，便于数据处理。
在校学生做CAN总线学习和开发;
企业事业研发中心项目涉及到CAN总线通信;
做汽车电子企业，可以用于调试、测试或配套Can总线器件;
调试CAN总线的变频器、变流器、伺服驱动等;
替代进口设备上原厂家带的USBCAN设备.
所有型号系列都支持二次开发，支持Windows平台包括WinCE，提供二次开发动态和静态链接库，提供开发例程及例程源代码，库函数使用简单，用户可以很快将我们的USBCAN设备应用到自己的项目中，如果二次开发中遇到问题，我们会提供技术支持；如果用户没有开发能力，可以向我们OEM定制。
提供VB、VC、EVC、 .NET、Labview等例子程序及源代码
