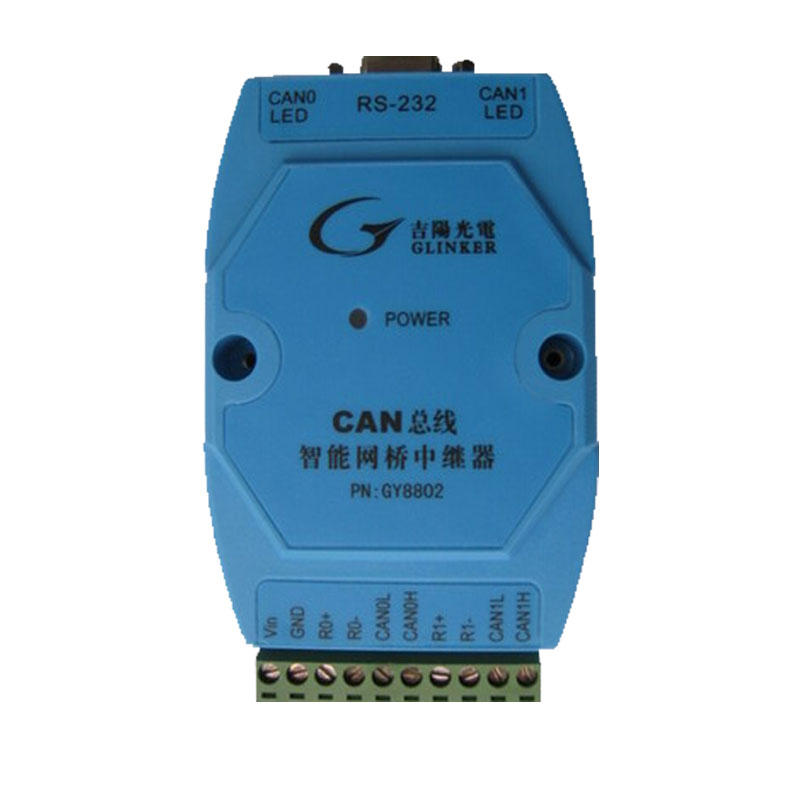

产品概要：CAN总线中继器，CAN网桥

资料下载：GY8802 CAN总线智能网桥中继器用户手册

软件下载：CAN网桥配置软件

供货状态：现货

1.1 功能概述

       CAN网桥（Bridge）是一个智能的中继器。使用CAN网桥对设备进行互连，克服了CAN总线结点个数及通信距离的物理限制，能有效扩充CAN网络的结点总数，延长通信距离。

       在CAN总线网络中，网桥能从一个电缆里接收信号， 放大它们，将其送入下一个电缆。因此，它不但能延长CAN总线的通信距离，而且可提高CAN网络的性能、可靠性和 安全性。

       CAN网桥的存储和转发功能可使其适用于连接不同CAN波特率的两个CAN网络。 因而构成一个不同速率的CAN网络相匹配，混连在一起的混合网络。

       CAN网桥，是连接两个CAN网络的存储转发设备，它可以提供智能化连接服务。它可以根据消息帧的ID过滤来进行有选择的接收和转发。网络1 和网络2 通过网桥连接后，网桥接收网络1 发送的数据包，检查数据包中的帧信息，如果帧信息不符合网络1要求 ，它就将其放弃，相反，如果符合网络1要求且为网络2 需要的信息，它就继续发送给网络2。.这样，可利用CAN网桥隔离信息，将不符合网络要求的信息隔离出总线，防止无效信息占用总线资源。

      使用CAN网桥将一个较大的CAN网络分成若干段，有利于改善网络的可靠性、可用性和安全性。

      CAN网桥作为一种透明网桥，最大优点是易于安装，使用方便，是一种即插即用设备。使用CAN网桥，无需改动现有硬件和软件，无需更改现有网络参数，只须插入电缆就可以，对现有的CAN网络的运行无影响。

1.2 性能与技术指标

●2个独立的CAN通道A和B，CAN通道均采用光电隔离、DC-DC电源隔离(2500V)；

●数据流向可控，能实现A-->B,B-->A,或A,B通道双向数据接收及转发；

●支持CAN2.0A 和CAN2.0B 协议，支持标准帧和扩展帧格式；

●可独立配置2个CAN通道得波特率:5Kbps-1000Kbps；

●支持自定义验收过滤或选择不滤波；

●工作电源：＋7V～＋24V DC；

●工作温度：-40 ℃ ～ +85℃；

●支持标准DIN 导轨安装；

●产品尺寸：100mm*70mm*25mm（不计算导轨安装架高度）。

1.3 典型应用

1）当两个不同波特率CAN网络需要连接时，利用CAN网桥可以独立配置2个CAN通道波特率的功能，实现连接。

2）当设备间通过CAN总线相互通信，但通信距离超过了CAN总线的距离限制时，利用CAN网桥的中继功能，恢复信号，保持CAN网络的稳定、安全。

3）CAN总线数据量较大，需要有选择的接收CAN信息时，利用CAN网桥过滤屏蔽。

4) 当网络节点数量比较多的时候，进行网络节点扩展。

1.4 产品销售清单

1）GY8802 CAN网桥一只。

2）DB9串口线缆一根。

1.5 技术支持与服务

提供一年免费质保，维修或更换；终身维修服务。
