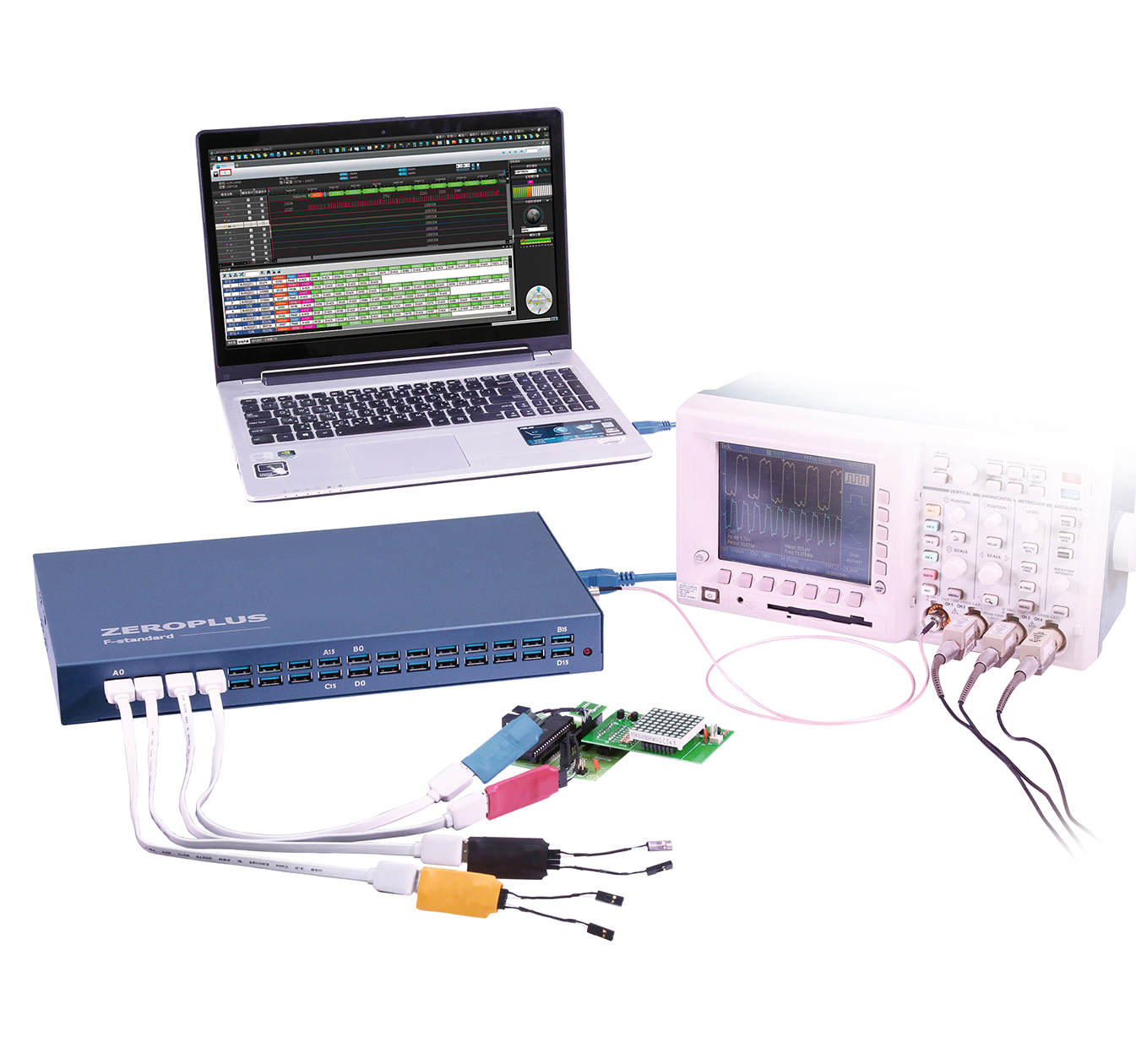

产品名称：LAP-F1-64
产品价格：
0.00 元
产品属性
浏览次数：77
立即购买
| 【 产品规格 】 |
| 取样频率 |
．时序(内部)(非同步) Max. 2G Hz ．状态(外部)(同步) Max. 200 MHz (Dual-edge) |
| 主动探棒规格 / 待测信号 |
P120LV (标配) ．支援待测信号频宽：120 MHz ．支援最大通道数：Data 64 ch ．可量测信号组态：Single-Ended Bus ．输入阻抗 / 容抗：190 Kohm ± 10% / 4.3 pF ±2 pF ．触发信号位准范围：VIH：0.6V-5V 位准信号 ．最大输入电压: ± 10V P300ST (标配:1 ch (CLK), 其他选配) ．支援待测信号频宽：200 MHz ．支援最大通道数：Data 32 ch ．可量测信号组态：Single-Ended Bus ．输入阻抗 / 容抗：190 Kohm ± 10% / 4.3 pF ±2 pF ．触发信号位准范围：VIH：0.6V-5V 位准信号 ．最大输入电压: ± 10V |
| 记忆体深度 |
| 每通道记忆体深度 (bits) / 可使用通道数 | 4M / 64 ch
8M / 32 ch
16M / 16 ch
32M / 8 ch
64M / 4 ch
128M / 2 ch
256M / 1 ch | 64M / 64 ch
128M / 32 ch
256M / 16 ch
512M / 8 ch
1G / 4 ch | 256M / 64 ch
512M / 32 ch
1G / 16 ch | 512M / 64 ch
1G / 32 ch |
|
| 触发 |
． 6种汇流排硬体触发(串列):I2C, I2S, SPI, SVID, UART(RS-232C/422/485), CAN 2.0B ．触发方式: Pattern/Edge/Pulse-Width/Interval ．触发通道: 64 ch ．触发延迟: yes ．触发阶层: 256阶 ．触发计数: 1-65535 ． eMMC 5.1 / SD 3.0 协定解码与触发, 基本支援4 ch, 最大支援32 ch |
| 作业系统 |
支援作业系统: Windows (11/10/8.1/7) |
| 传输介面 |
USB 3.0(相容2.0) |
| 软体特殊功能 |
．波形区拖动缩放 ．自定义视窗 ．封包列表/波形区同步 ．导航器封包筛选 ．记忆体分析 ．杂讯滤波 ．资料比对 |
| 相位误差 |
< 3ns |
| 电源 |
AC100~240V , 50~60Hz |
| 安规认证 |
FCC / CE / WEEE / RoHS / REACH |
| 范例影片 |
https://www.youtube.com/embed/sYTmFARr5fM |

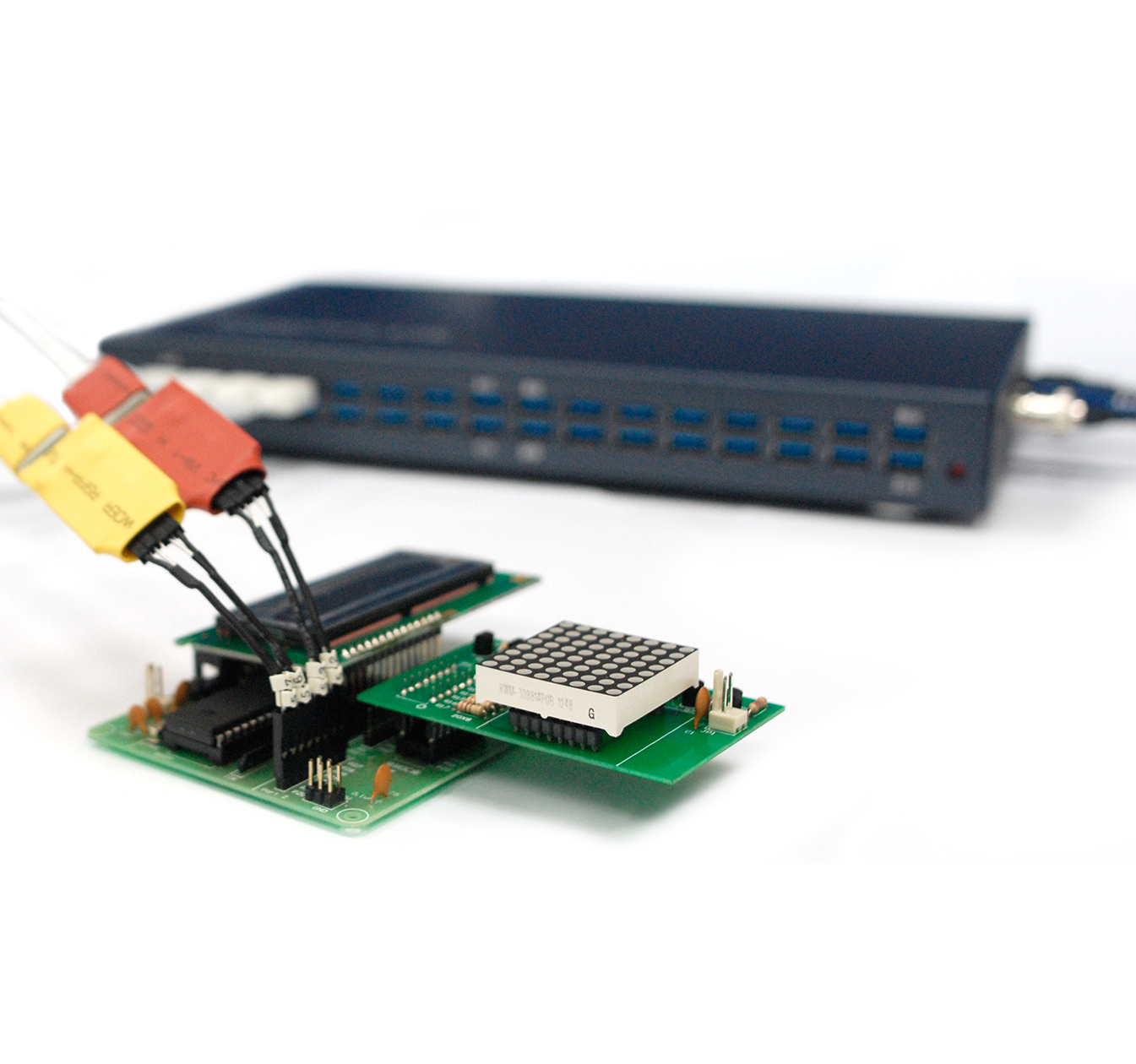

 主动式探棒架构 |
| ．支援待测物频宽最高可达200 MHz ．良好的阻抗匹配, 强化接地保护, 降低杂讯干扰, 提升高速讯号的量测品质、精确度和稳定度 ．2种规格探棒, 针对不同的信号源, 可搭配使用以获得绝佳的信号量测品质 |

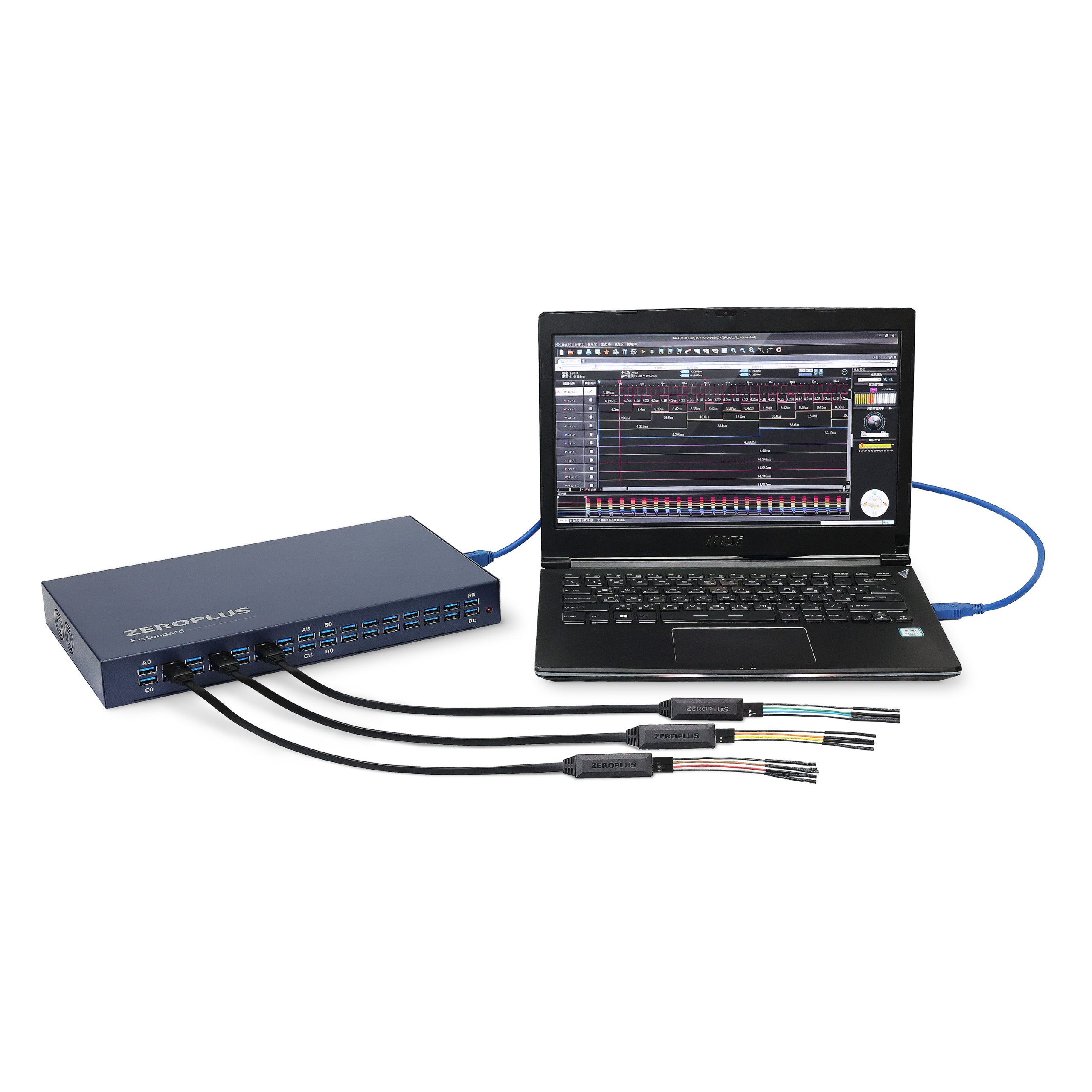

| 长时间纪录 |
| 透过USB3.0传输介面, 平均300 MB/s的传输率, 设计逻辑分析仪不间断长时间纪录功能, 将巨量资料存在計算機硬碟上供工程师进行问题分析除错, 根据不同的取样率和通道数的设定, 可纪录最少约7小时, 最多约800小时的资料量 |
| eMMC 5.1 / SD 3.0 LA mode 解码与触发 |
| 搭配专用探棒, 取样率可达2GHz, 基本支援4 ch, 最大支援32 ch (选购) |
| 注意事项 |
| 探棒传输线与主机连接port为USB3.0接口；8 port为一组触发电压、分为4组(A0-A15,B0-B15,C0-C15,D0-D15)、共计有32 port。每一条探棒传输线各自连接一组前端主动探棒，可依原厂出货配件的颜色区分使用。 本型号LAP-F164为32 port机种，每一支探棒最前端具备2组讯号探测线(共64通道)。 |
| 支援LabVIEW |

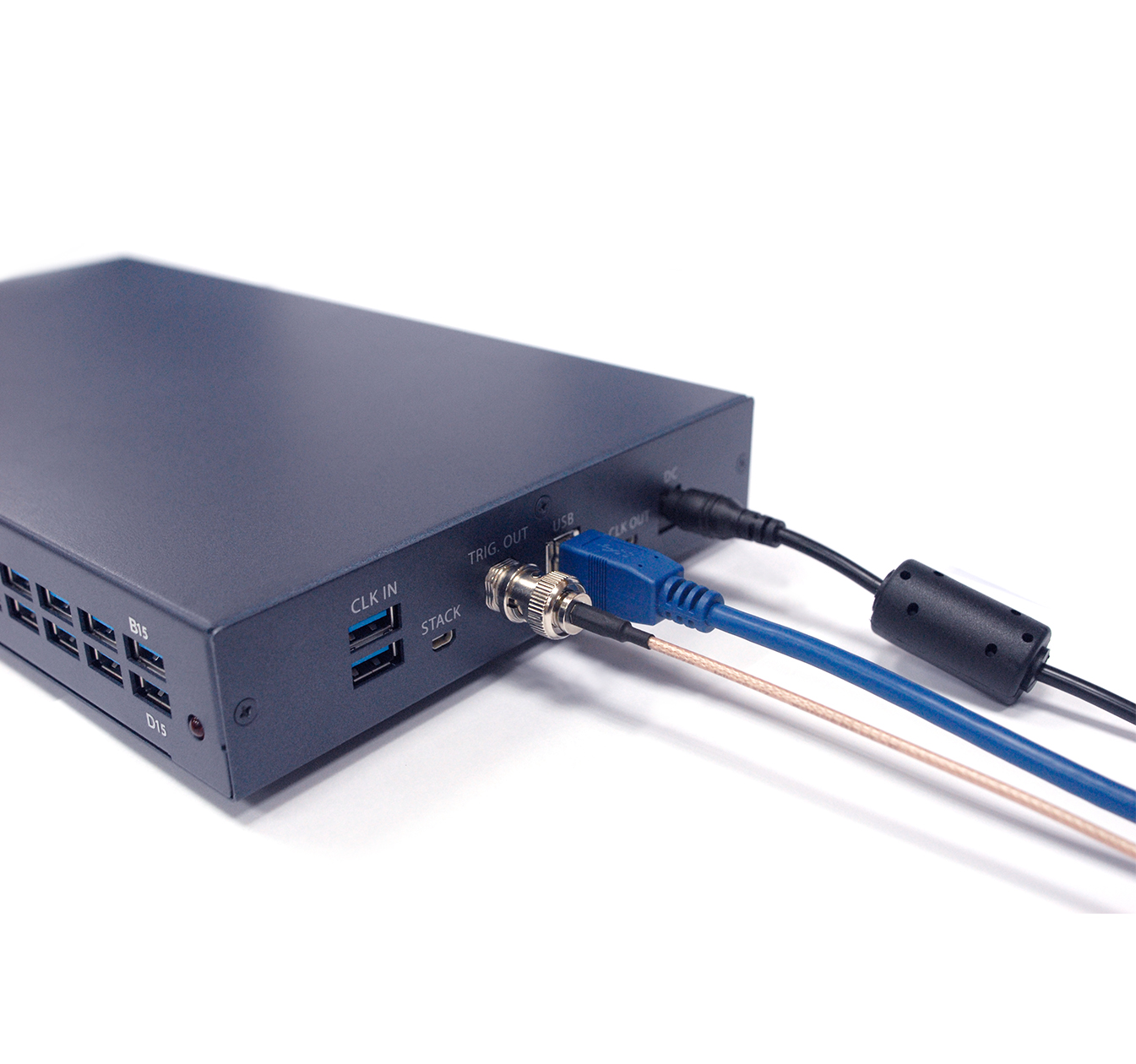

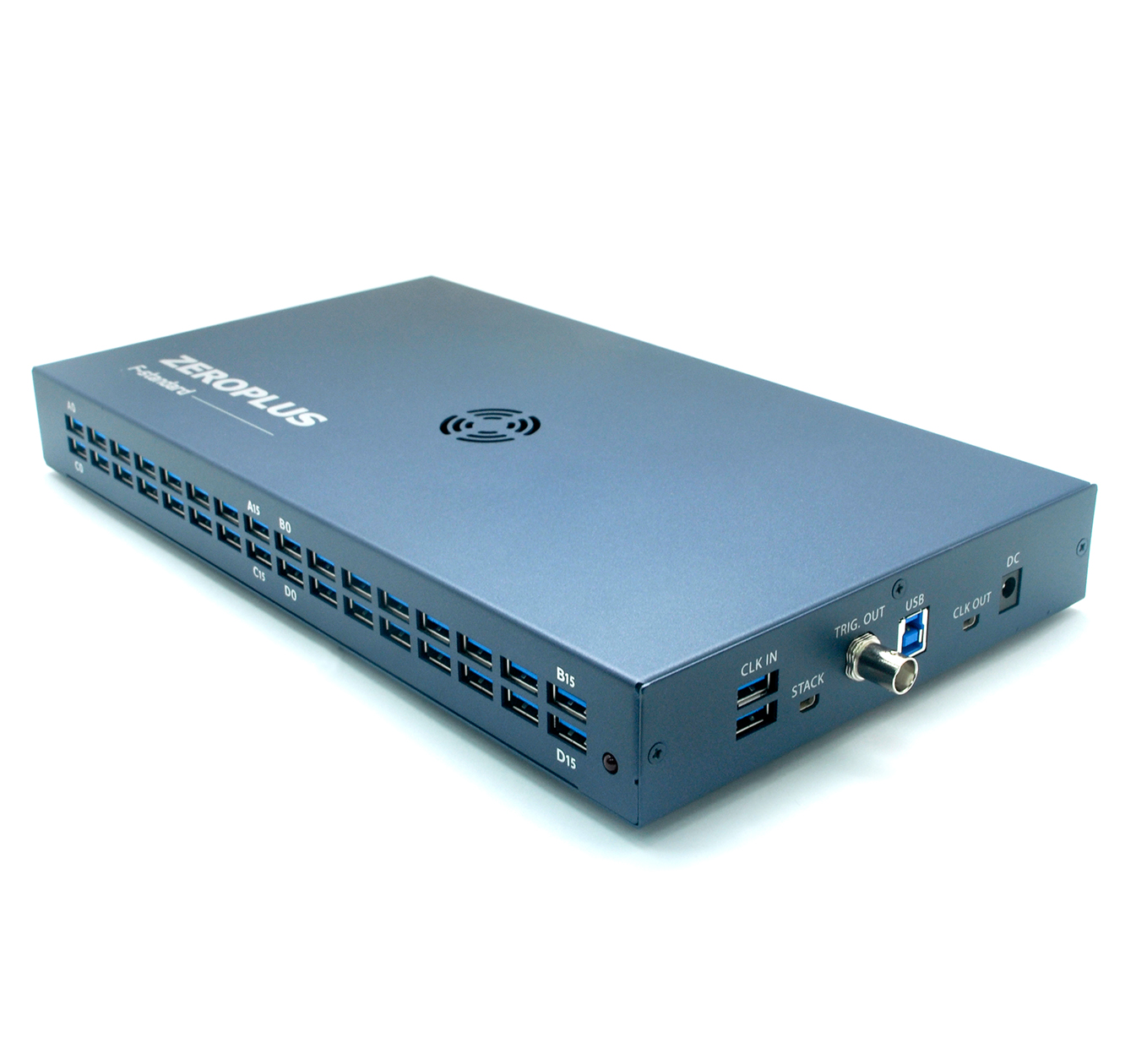

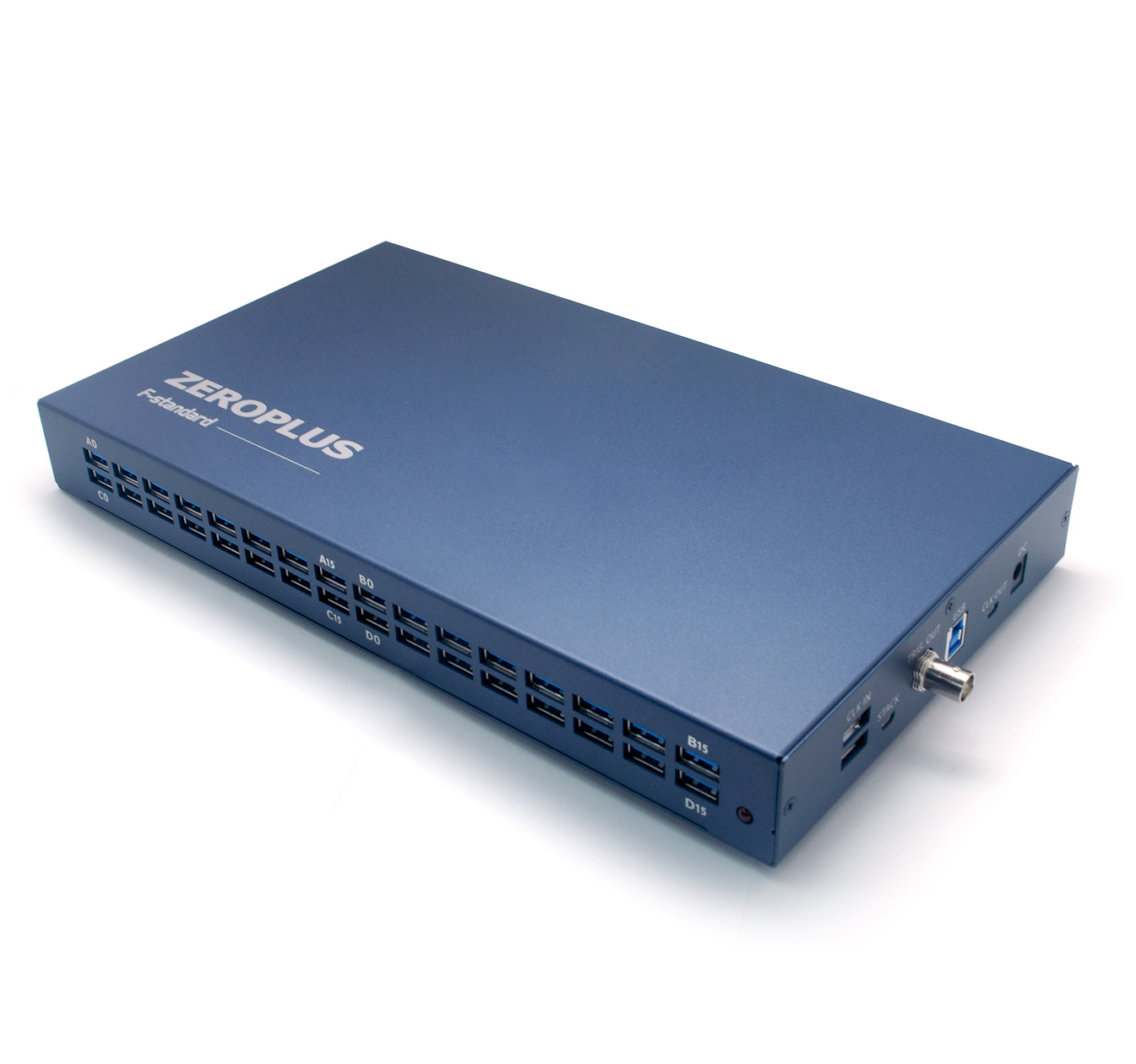

| 主机 |

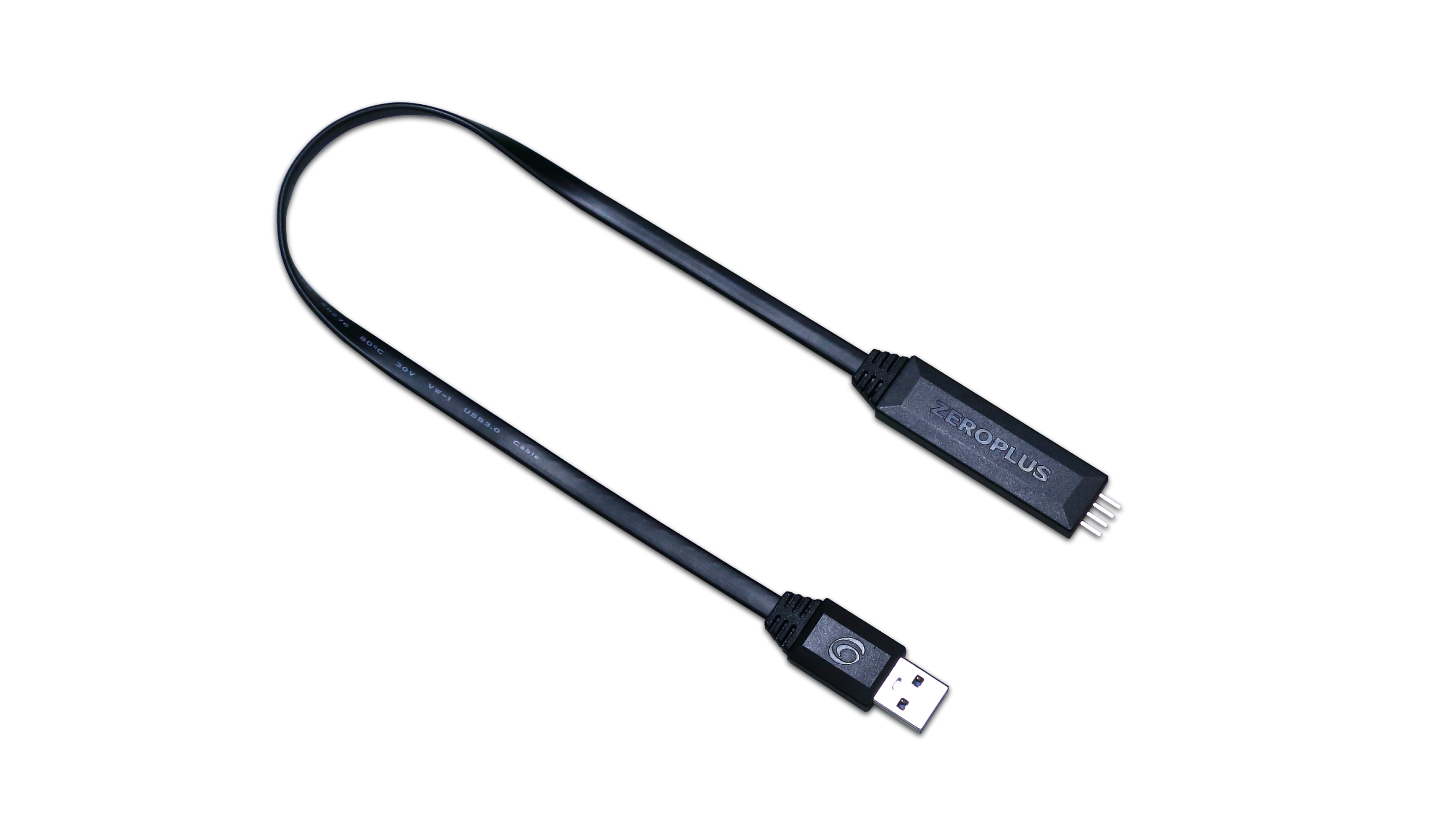

| 主动式探棒(标配) |

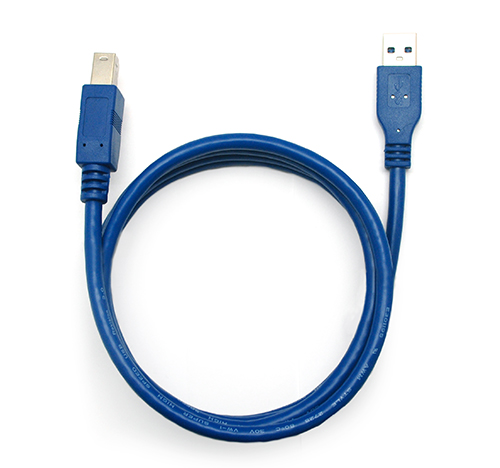

| USB3.0 讯号传输线 |

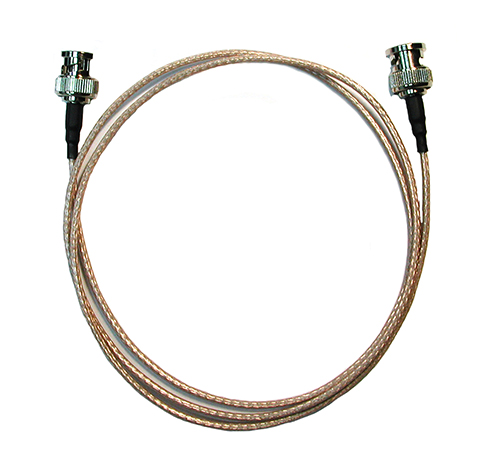

| BNC cable |

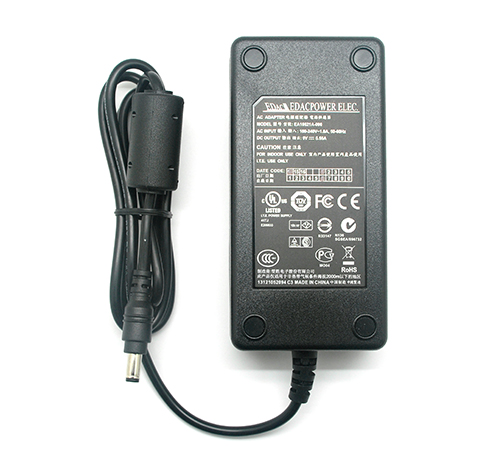

| 电源变压器 |

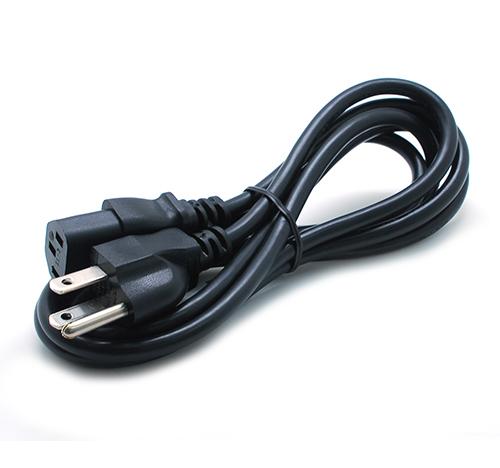

| 电源线 |

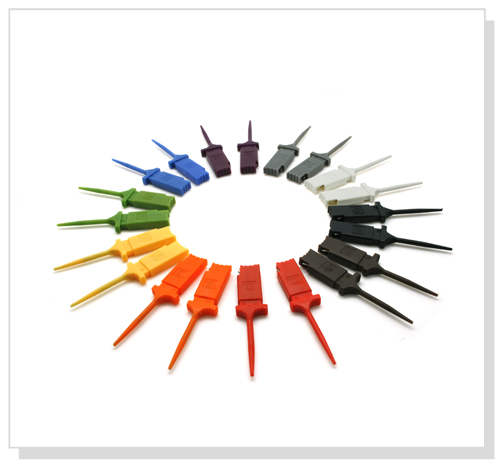

| 测试钩 |
